GIGABYTE B550M DS3H AC R2 DDR4

GIGABYTE B550M DS3H AC R2 DDR4 – Carte mère Micro‑ATX (B550)

La GIGABYTE B550M DS3H AC R2 est une carte mère Micro‑ATX pensée pour les configurations AMD AM4 (Ryzen 5000/4000/3000 et G‑series). Elle offre des fonctionnalités modernes (PCIe 4.0 sur CPU, Wi‑Fi 5, Bluetooth 5.0) dans un format compact 244 × 244 mm, adaptée au gaming et aux PC polyvalents en DDR4.

Révision R2 : ajout d’un connecteur USB Type‑C interne pour la façade, passage au Bluetooth 5.0 et légère modification des ports USB arrière. Vérifier la version du BIOS pour la compatibilité avec certains processeurs Ryzen récents (ex. 5600, 5700X, 5800X3D).

• Socket / CPU : AMD AM4 – compatibles Ryzen 5000 / 4000G / 3000 (et G‑series).

• Chipset : AMD B550.

• Format : Micro‑ATX 244 × 244 mm.

• Mémoire : 4 × DDR4 DIMM, dual channel, jusqu’à 128 Go, support OC jusqu’à 4733 MHz.

• PCIe : 1 × PCIe 4.0 x16 (CPU), 1 × PCIe 3.0 x16 (x4, chipset), 1 × PCIe 3.0 x1.

• M.2 & stockage : 2 × M.2 (1 × PCIe 4.0/3.0 x4 via CPU, 1 × PCIe 3.0 x2 via chipset) + 4 × SATA 6 Gb/s.

• Sorties vidéo (iGPU) : 1 × HDMI 2.1 (4K@60), 1 × DisplayPort 1.4 (5K@60).

• Réseau : LAN 1 GbE Realtek + Wi‑Fi 5 (802.11ac) + Bluetooth 5.0.

• Audio : Realtek HD (généralement ALC1220 7.1 selon fiches détaillées).

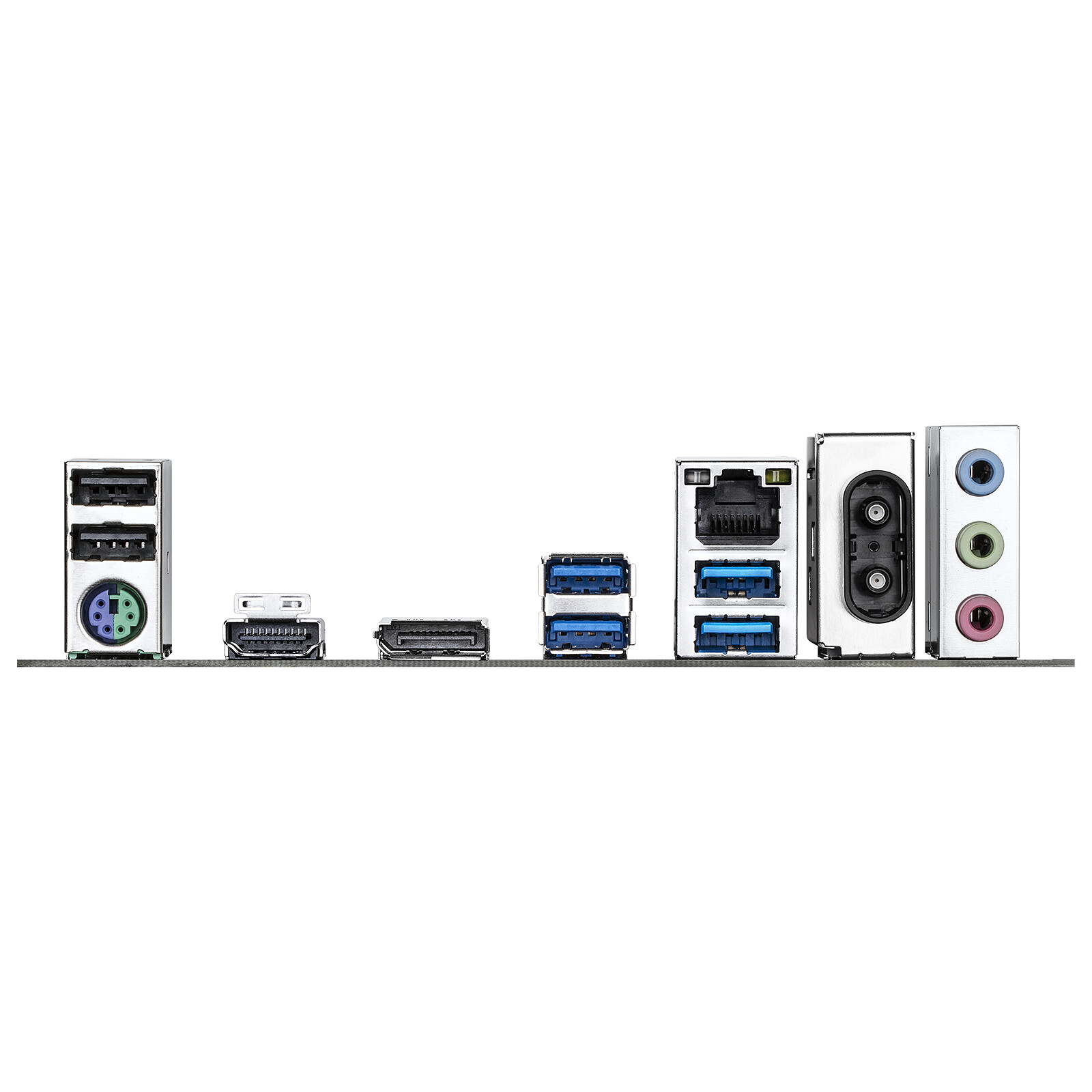

• USB : Arrière typiquement 4 × USB 3.2 Gen1 + 2 × USB 2.0 (selon révision) ; 1 × USB 3.2 Gen1 Type‑C interne + headers supplémentaires pour façade.

• RGB : Headers RGB et ARGB intégrés pour éclairage.

• Alimentation : VRM numérique 5+3 phases avec dissipateurs (descriptions commerciales).

• Remarques importantes : Le PCIe 4.0 est limité au premier slot PCIe x16 et au premier M.2 (via CPU) ; le second M.2 fonctionne en PCIe 3.0 x2, suffisant pour un SSD secondaire. R2 modifie le nombre/type de ports USB arrière et peut conserver un port DVI‑D sur certaines révisions.
